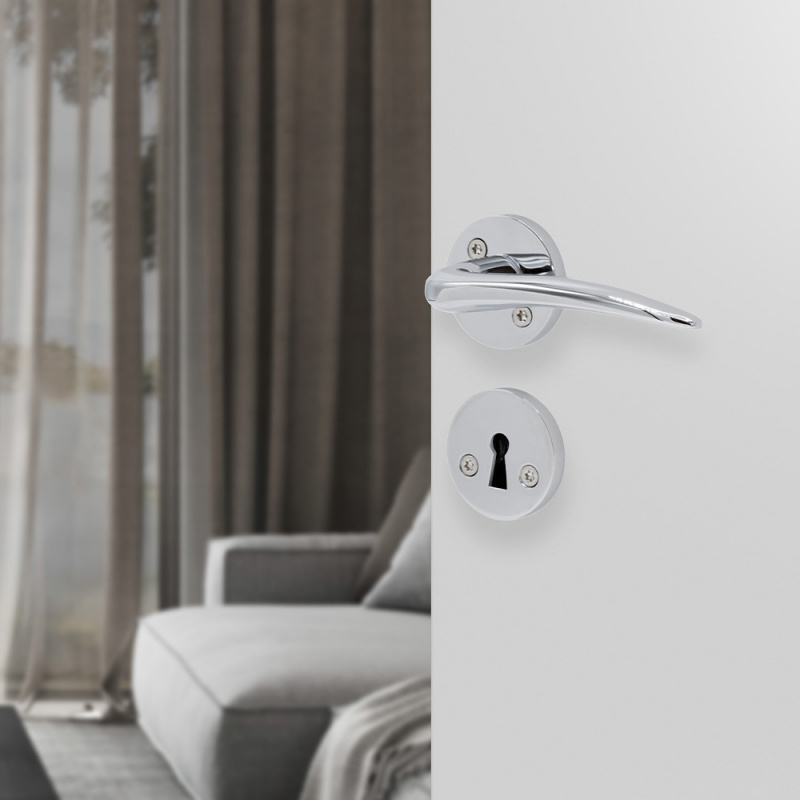

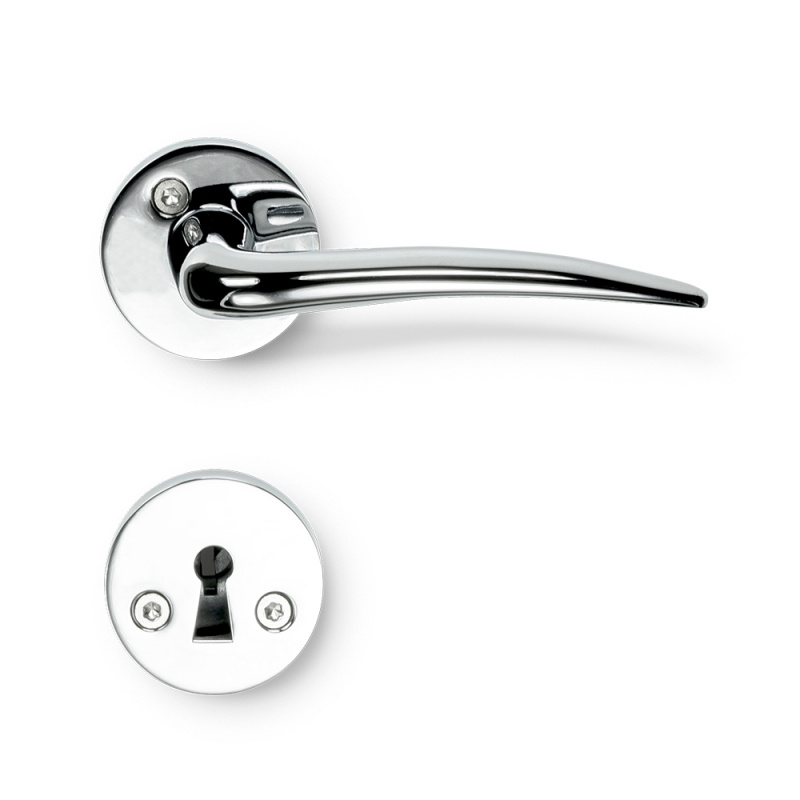

Dørhåndtak Skagen - Krom
75013-41- Spesifikasjoner
-
Artikkel diameter: 49 mm Artikkel lengde: 112 mm Artikkelbredde: 19,3 mm Artikkeldybde: 52 mm C/C-dimensjoner: 30 mm - Vedlikeholdsråd
- Montering og installasjon
Montering av dørhåndtak
1. For at håndtaket skal sitte best mulig, er det viktig at firkantstangen er sentrert i døren ved montering.
2. Plasser den ene halvdelen av håndtaket på firkantstangen. Stram fast settskruen slik at spissen punkterer firkantstangen.
3. Kapp skruene til passende lengde slik at de går minst 5 mm inn i hylsene når de er montert. Ta hensyn til tykkelsen på døren og rosettene.
4. Plasser den andre delen av håndtaket på firkantstangen. Sørg for at hylsenes åttekantede del passer korrekt i de åttekantede hullene.
5. Bruk de medfølgende skruene og hylsene for å stramme sammen de to håndtaksdelene med en unbrakonøkkel.
6. Stram settskruen med en unbrakonøkkel til spissen punkterer firkantstangen.
Montering av nøkkelskilt
1. Kapp skruene til passende lengde slik at de går minst 5 mm inn i hylsene når de er montert. Ta hensyn til tykkelsen på døren og rosettene.
2. Plasser rosettene tett mot døren. Start med å plassere hylsene slik at den åttekantede delen passer riktig i de åttekantede hullene.
3. Bruk de medfølgende skruene og hylsene for å feste nøkkelskiltene med en unbrakonøkkel.
Se hele monteringsinstruksjonen her.-
-
-
-
-
