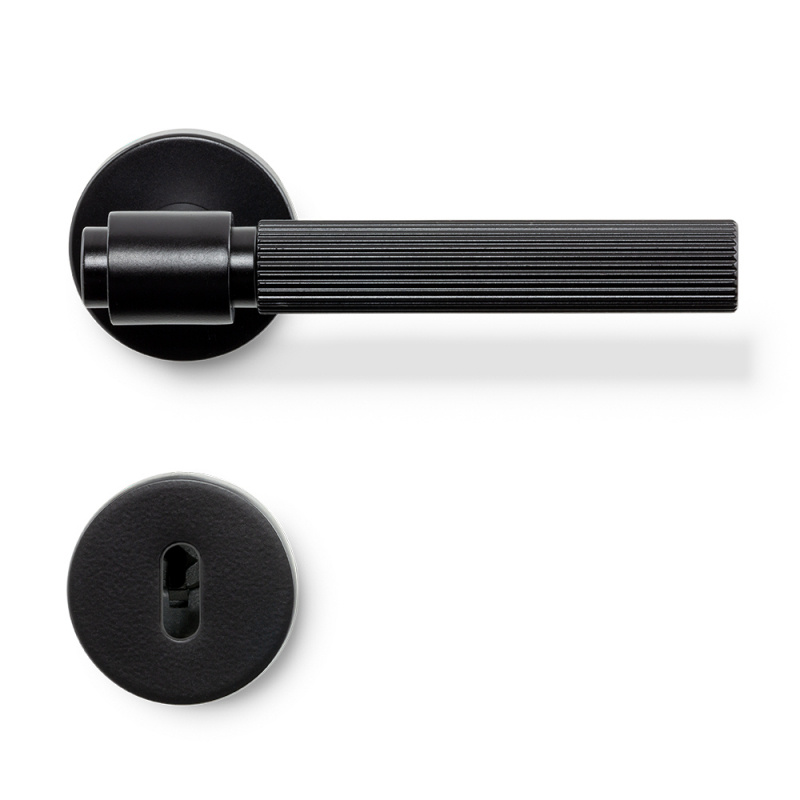

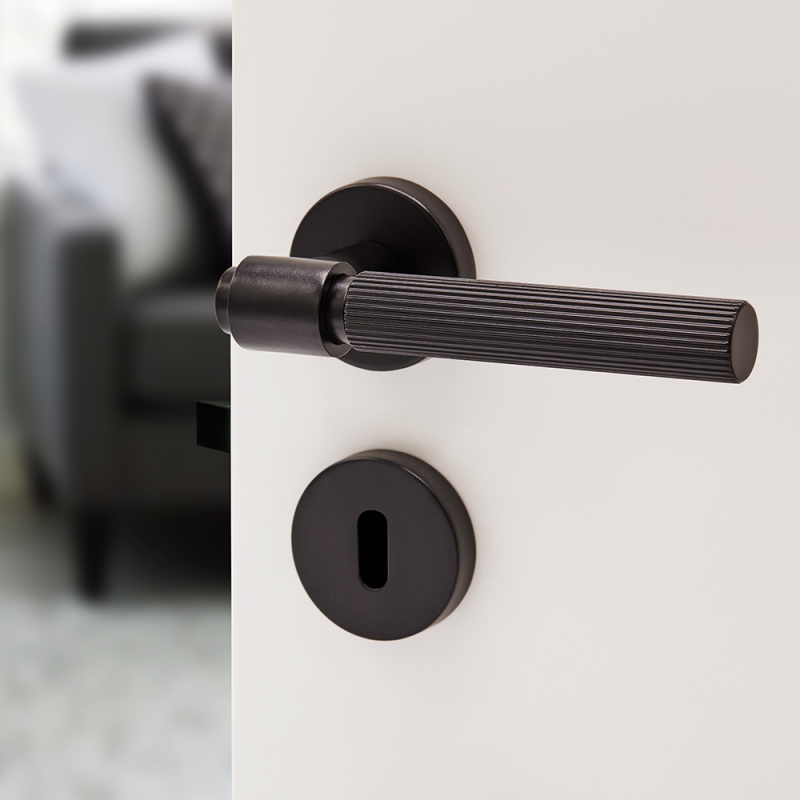

Dørhåndtak Helix 200 Stripe - Europeisk standard - Mattsvart

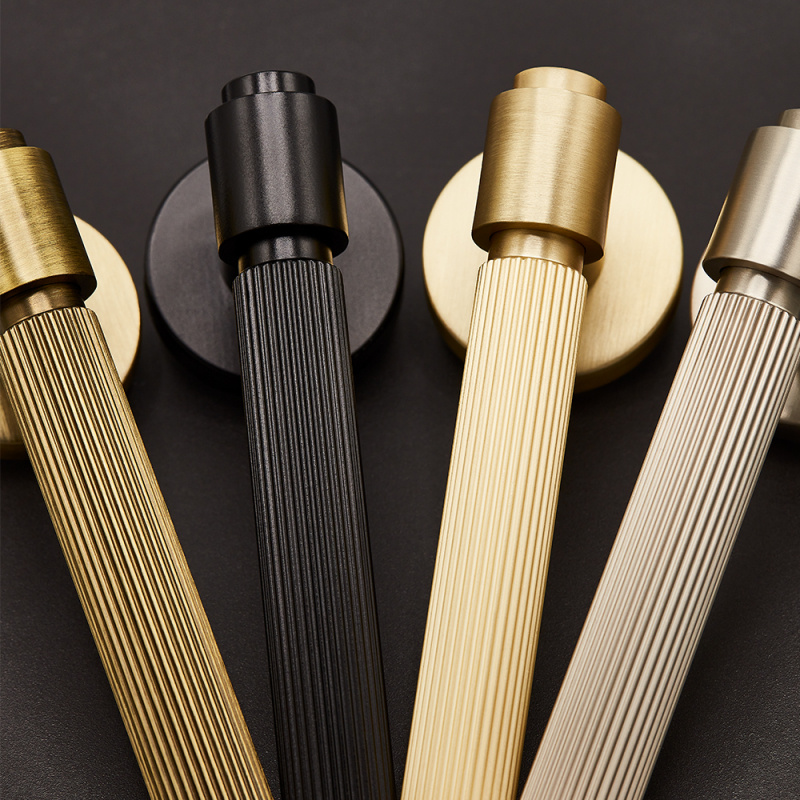

752010-41EDørhåndtaket finnes i flere forskjellige utførelser. Dørhåndtaket og nøkkelplaten passer til dører som er 35–48 mm dype.
Velg mellom produkter som passer til dører med modullås eller låskiste i skandinavisk eller europeisk standard
Dørhåndtak Helix 200 finnes for dører med modullås (låshus 565 eller lignende) eller låskister i skandinavisk standard (låskiste 2014 eller lignende) og europeisk standard (cc38mm).
Standard nøkkelskilt og komplett monteringssett medfølger.
Se mer under produktinformasjon.
- Spesifikasjoner
-
Artikkel diameter: 52 mm Artikkel lengde: 150 mm Artikkelbredde: 52 mm Artikkeldybde: 65 mm Materiale: Aluminium - Vedlikeholdsråd
- Montering og installasjon
Montering av dørhåndtak
1. Sentrer firkantstangen i låsen.
2. Skru fast monteringsplatene med medfølgende skruer og hylser. Skru dem inn diagonalt, litt om gangen.
3. Ta ut firkantstangen og bruk den til å vippe løs styreplaten som sitter i midten av monteringsplatene.
4. Sentrer firkantstangen igjen. Kontroller at den uthulte delen av sporet er vendt slik at den møter settskruen i håndtakene. Trykk på håndtakene slik at de klikker på plass i hakket på toppen av monteringsplatene.
5. Skru inn og stram alle fire settskruene. De mindre settskruene skal monteres i rosettene, mens de større skal monteres i selve håndtaket.
Montering av nøkkelskilt
1. Skru fast monteringsplatene med medfølgende skruer og hylser.
2. Trykk på ytterdelene slik at de klikker på plass i hakket på toppen av monteringsplatene.
3. Skru inn og stram alle settskruene.
Se hele monteringsinstruksjonen her.-
-
-
-
-
- Materiale og overflate
- Dokumentasjon
- Installasjonsmanual
- Produktark
